法兰型与插入型电磁流量计安装核心要点：满管、直管段与避坑指南为确保电磁流量计准确可靠工作，其核心要求是测量管内必须始终充满被测介质。安装方式灵活（水平、垂直、倾斜均可），但需根据介质特性和工况选择最佳方案，并遵循以下关键要求： 法兰型传感器a. 传感器可水平或竖直安装。对于磨损性介质最好采用竖直安装，液体自下而上流动。 b. 对于含固体颗粒的介质为避免在低流速或静止时，固体颗粒在测量管内沉淀，影响电极测 量精度，最好采用竖直安装。 c. 如果水平安装，必须保证管道内充满液体，以避免由气穴而产生电极断路。 d. 管道内径应与传感器法兰端内径保持一致，以避免由节流产生漩涡流现象。 e. 安装环境应远离强磁场设备、电焊机、变频器等电气干扰源，以防干扰。 f. 传感器上游应有不少于5DN的直管段长度，若上游有非全开的闸门和调节阀，则连接闸阀 和传感器之间的长度应增加到10DN，下游直管段长度一般≥3DN即可。（DN指管道公称通径。） g. 传感器应尽可能避免安装在管内有较大负压的地方。 h. 安装流量计传感器时，连接两个法兰的螺栓应注意均匀拧紧，否则容易损坏内衬，最好用力矩扳手。
插入型传感器a. 插入式传感器可以在任意方向管段上安装，如果水平管段上安装，安装点位置请选择在 如图所示的范围内。插入型传感器在管段安装示意

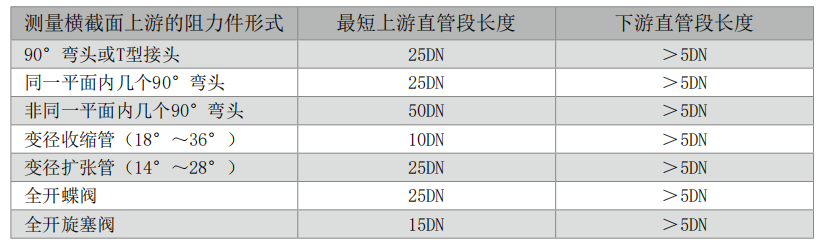

b. 应保证传感器安装在充满介质的管道上，为防止产生漩流，在传感器前要有＞10DN，传感 器后要有＞5DN的直管段。在阀门和弯头、三通接头后面安装要适当增加直管段长度，来 提高测量精度。具体安装位置如下表：
|
